材料放射性核素测量系统

NUCANA是一款数字化的材料放射性核素测量系统,采用大体积NaI(Tl)闪烁探测器,配合创新设计的数字化多道及基于安卓系统的智能核素分析软件,可以实现固定和移动方式对新型环保材料放射性进行核素测量分析。

立即咨询 0512-6683 1720

NUCANA建材放射性核素测量系统

一.系统简介

NUCANA系列建材放射性核素测量系统由苏州中民辐安仪器有限公司研制生产,该系统可广泛用于建筑主体材料,装修材料等建材的放射性核素含量检测,是建材研发企业,质检中心及高校科研院所的理想材料放射性分析测量仪器。NUCANA系列建材放射性核素测量系统,适应建筑材料放射性核素含量最新标准的要求,根据中国人民共和国国家标准“建筑材料放射性核素限量”(GB6566-2010),“民用建筑工程室内环境污染控制规范”(GB0325-2010),准确测量建筑材料的放射性核素含量。NUCANA系列建材放射性核素测量系统具有众多创新设计,兼顾实验室固定测量和现场移动测量应用需求,采用基于安卓操作系统的智能APP分析软件,实现智能化测量分析,可在手机,平板电脑等移动终端完成测量分析工作,分析软件界面友好,具有智能稳谱和仪器效率刻度功能。采用“推车式”低本底屏蔽铅室,可实现本底屏蔽和移动测量的双项功能。多道分析器采用数字化多道分析器,相比传统多道分析器,所有操作均数字化调节,性能更优越。测量结果自动保存,且以EXCEL表格形式记录当天所有测量文件数据,可导出和用于进一步处理。

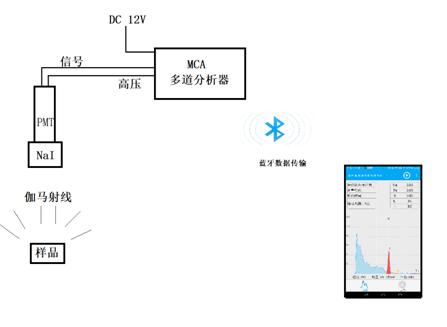

二.工作原理

1)建材样品中包含天然核素K-40,Th-232,Ra-226,这些天然放射性核素释放出伽马射线;

2)NaI(Tl)闪烁体吸收来自样品的伽马射线,射线在闪烁晶体中沉积能量,致使闪烁体发出荧光,进而实现射线能量转换为闪烁荧光;

3)   3)PMT将闪烁体产生的荧光转换为电子,且对电子数目进行倍增,进而实现将伽马射线能量转化为一定数目的电子,即形成电流,通过后续电路,转换为电压脉冲信号;

4)   4)多道分析器接收来自探测器的电压脉冲信号,并按脉冲幅度进行多道分类计数

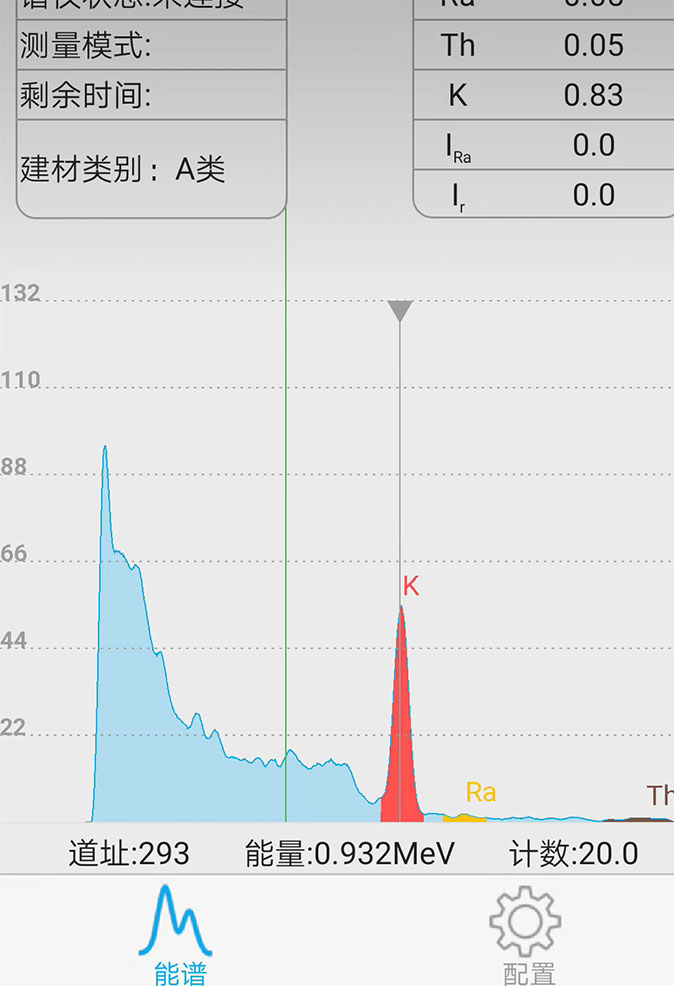

5)   5)谱分析软件通过将多道分析器传输过来的数据,按照能量和计数的分类,形成伽马射线能谱图,根据能谱图和标准源的刻度,可仪计算出待测样品K-40,Th-232,Ra-226比活度及内照射指数及建材等级;

三.系统特点

1) 全数字化多道分析器,具有更好的稳定性和环境适应性;

2) 移动式低本底屏蔽铅室,可满足移动测量和固定测量双重需求;

3) 智能化APP分析软件,可在手机,平板等移动设备完成分析测量;

4) 进口低钾大体积NaI(Tl)探测器;

5) 具有自动能谱漂移校正功能;

6) 具有自动效率刻度功能;

7) 自动保存测量能谱,且按天生成测量报告,可导出

8)数字化增益调节功能,无需调试硬件;

9)自动给出天然核素比活度及内外照射指数及建材等级;

10)操作简单,无需专业知识;

四.技术参数

   工作电压:DC12V 2A;

l  工作环境温度15-35℃,湿度≤90%RH;

l  典型能量分辨率:≤7.0%137Cs 661keV全能峰);

l  可探测能量范围:20keV-10MeV;

l  探测器高压:连续可调;

l  道数:1024道;

l  每道计数范围:0-65535

l  总增益:0.75-12.5连续可调;

l  硬件增益:10倍,可增加(DAC数控调节);

l  软件增益:0.75-1.25可调,精确至0.001FPGA实现);

l  基线调节范围:±5V,电位器调节;

l  ADC:12位,20M;

l  通信:蓝牙无线传输;

l  滤波成形:

    卷积型CR2-CR2梯形成形作为能量滤波器,双极性滤波器作为时间滤波器,数字滑动平均滤波器,噪声估计器用于基线修复;

l  能量滤波器参数:上升时间,平顶时间分别连续可调,上升时间+平顶时间≤25us,精度0.1us;

l  峰值采集模式:最大值采集和固定位采集;

l  具有死时间校正功能;

l  分析软件:基于安卓系统的智能APP软件,要求安卓系统6.0版本以上。具有自动谱漂移校正功能,具有标准源效率刻度功能,直接给出待测样品内照射和外照射指数,并给 建材放射性等级,自动保存谱文件,并以天为单位以EXCEL形式保存测量数据,可导出: 测量方法:相对效率法; 可分析核素:K-40,Th-232,Ra-226,其中Cs-137,Co-60,Am-241可选配增加:

测量结果:K-40,Th-232,Ra-226的比活度,以及内照射和外照射指数及建材放射性等级;

测量精度:当样品中K-40,Th-232,Ra-226比活度和大于37Bq/kg时,测量不确定度≤10%k=2;

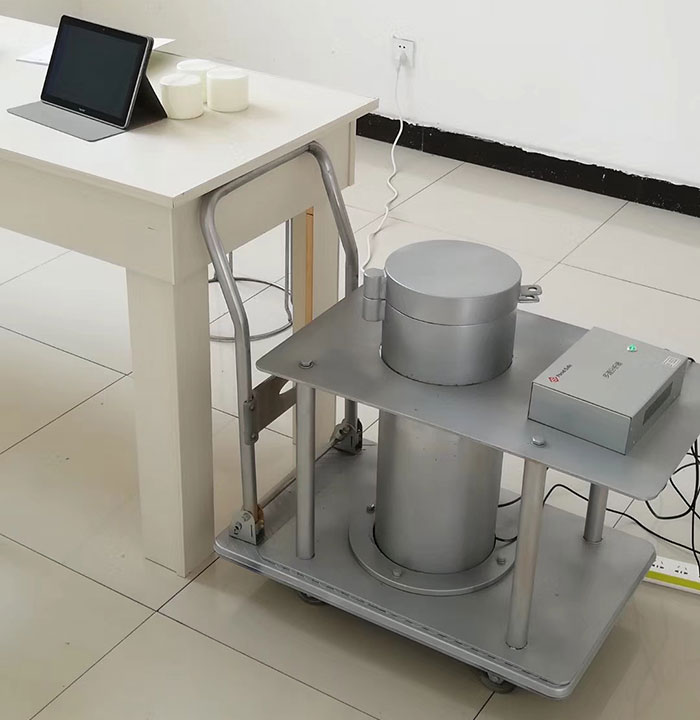

五.系统外观

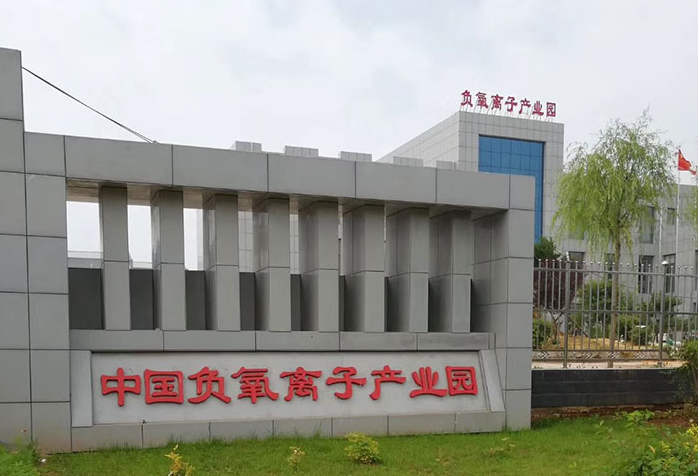

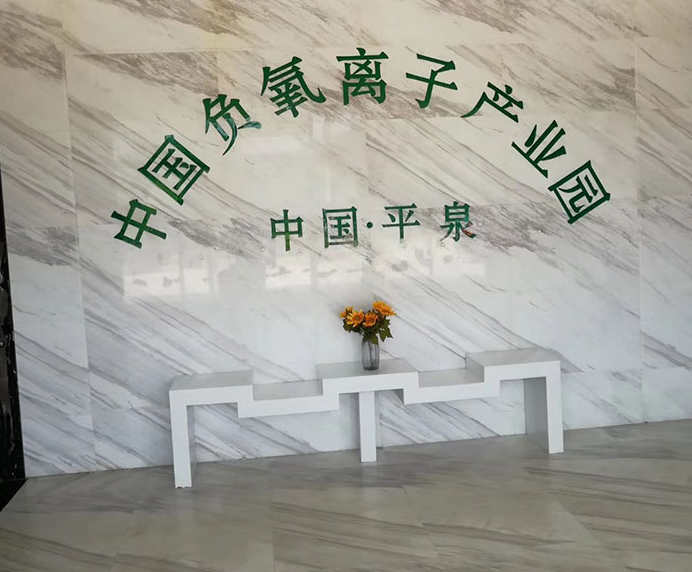

六.用户案例-中国负氧离子产业园
