核医学科废水衰变池管理系统


1.简介

   放射性废液衰变池管理系统由自动控制系统,自动取样测量系统和不锈钢存放罐体构成,自动控制系统实现罐体废液的自动贮存及排放,自动取样测量系统实现对存放一定时间的废液进行放射性活度测量,判断是否达到排放活度要求。通过采用该系统,可以实现远程智能化管理放射性废液的贮存,排放操作。保障废液排放前,严格达到监管单位的排放标准。


2.废水来源及水量

医院放射性废水主要来自放射性诊断、治疗过程中患者服用或注射放射性同位素后所产生的排泄物,分装及注射同位素的容器、杯皿和实验室的清洗水,标记化合物等排放的放射性废水。该项目废水涉及核素情况如下:


来源品目

主要核素

射线

半衰期

10个半衰期

ECT

Tc-99m

γ射线

6.02h

2.5d

PET-CT

F-18

γ射线

1.83h

18.3h

核素病房

I-131

β及γ射线

8.04d

80.4d


3.衰变池的结构及容积

结合项目实际情况以及施工经验,我们选择间歇式并联衰变池结构,池体采用不锈钢材质罐体。同时为了缩小衰变池空间,将长半衰期I-131废水和短半衰期F-18,Tc-99m分开处理。

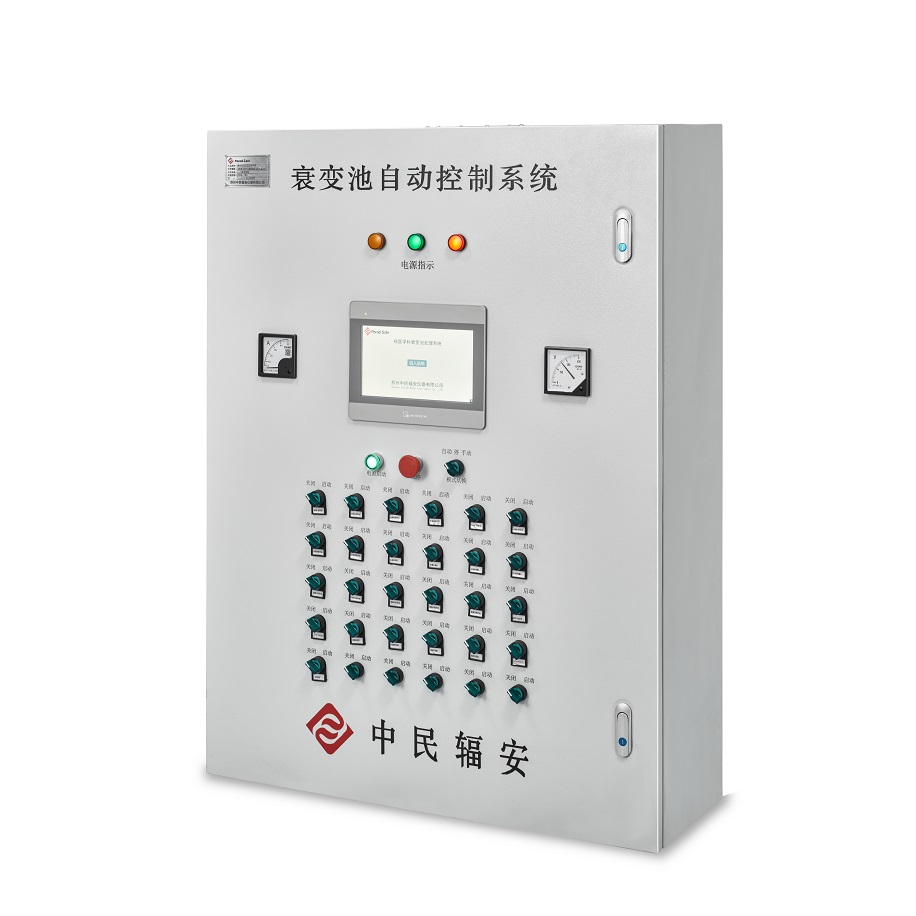

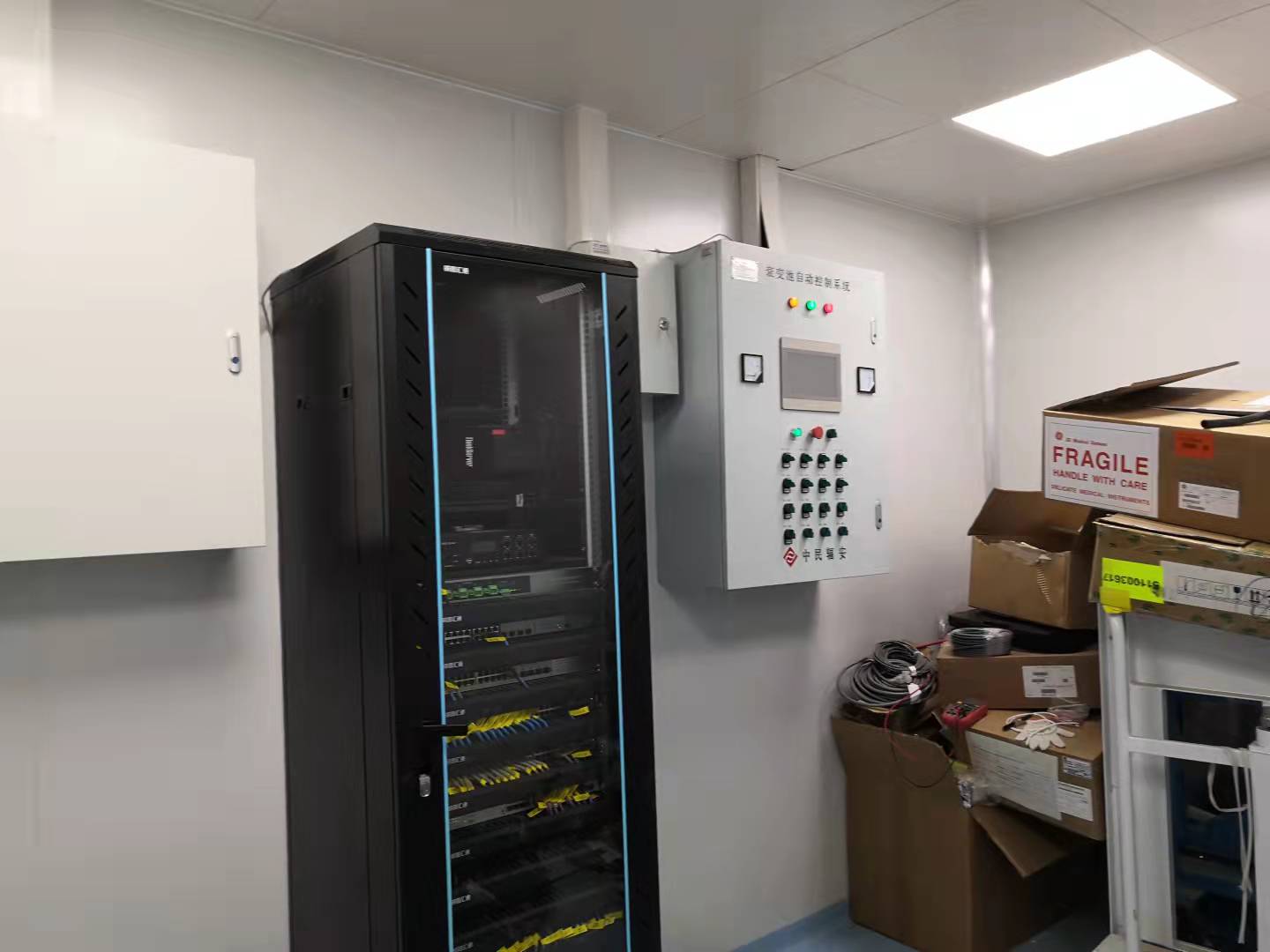

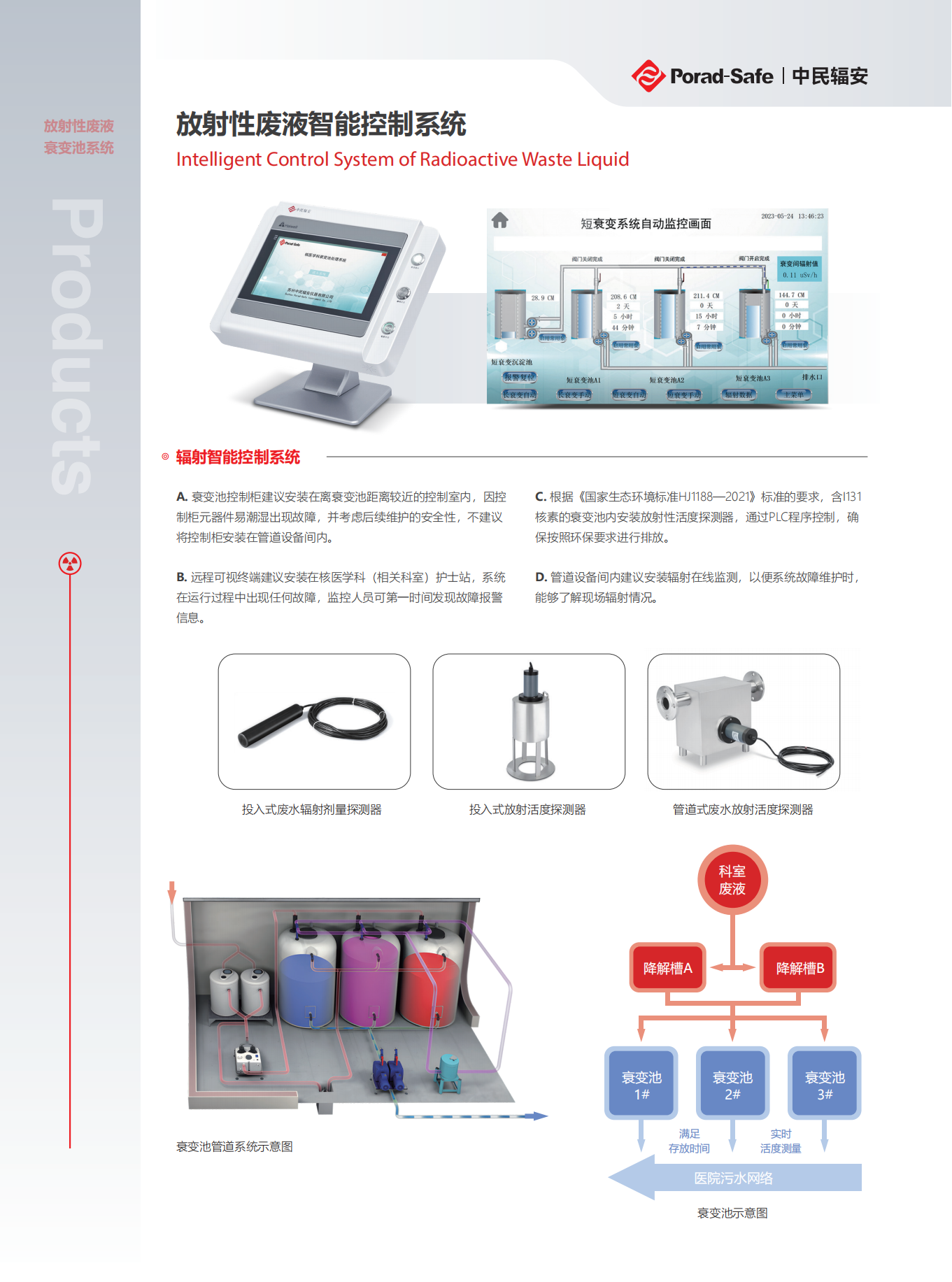

4.衰变池贮存及排放自动控制系统

■  用途:通过该系统,实现自动衰变贮存及排放;

 参数:

l  人机交互界面:10寸触摸屏,图形化显示监控流程及实时数据,可查询预警信息,排放记录及设置系统参数;

l  PLC控制器件:西门子S7-200型;

l  信号输入:可连接液位计,自动取样辐射探测器;

l  控制柜:1200*800*40;

l  供电输入:380V/220V;

l  电动阀门控制:可输出12路电动阀门控制信号;

l  排污泵控制:可输出4路排污泵控制信号;

l  通讯方式:TCP/IP

l  供电:AC380V ,AC220V

l  工作环境:-30℃-50℃;



5.自动取样放射性测量系统

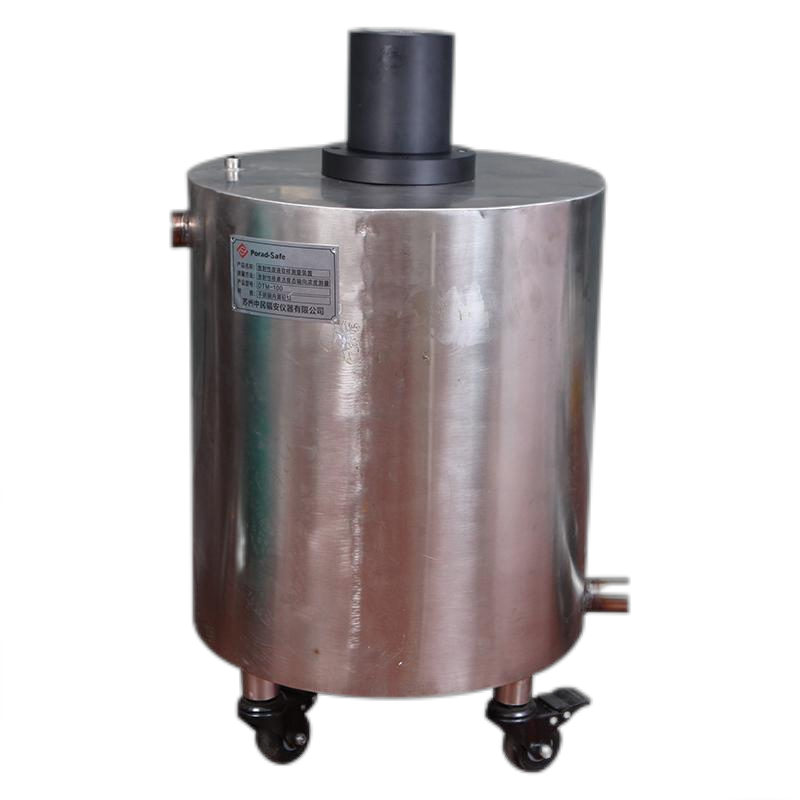

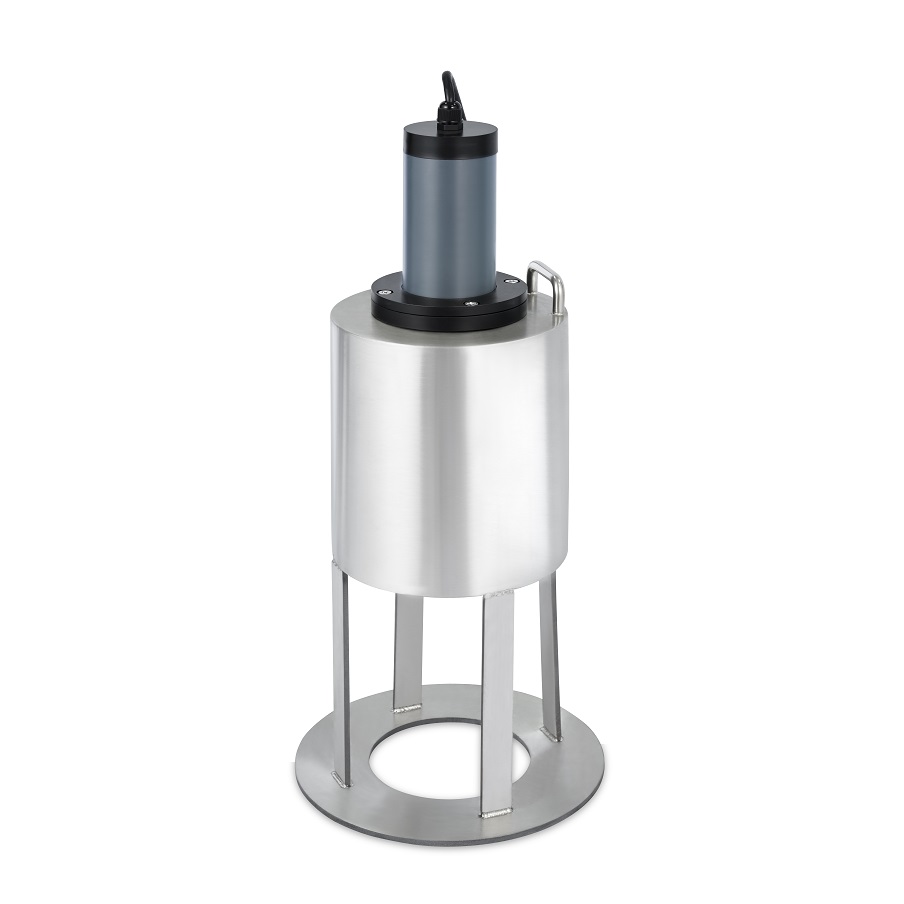

虽然衰变池内废水排放前,都经过了严格至少10个半衰期存放时间的贮存,但是这是基于理论计算,能在排放之前,进一步取样测量衰变池内废水的放射性活度,可更准确判断是否符合排放要求。依据根据国家环保总局2003年发布的《医院污水处理技术指南》,医院放射性废水可排放浓度范围为3.7×102Bq/L~3.7×105Bq/L,进而可以通过取样测量,获取放射性废水的当前活度,判断是否达到排放要求。放射性自动取样测量系统由具有环境屏蔽功能的测量桶,高灵敏度放射性活度探测器和数据通讯部分构成。

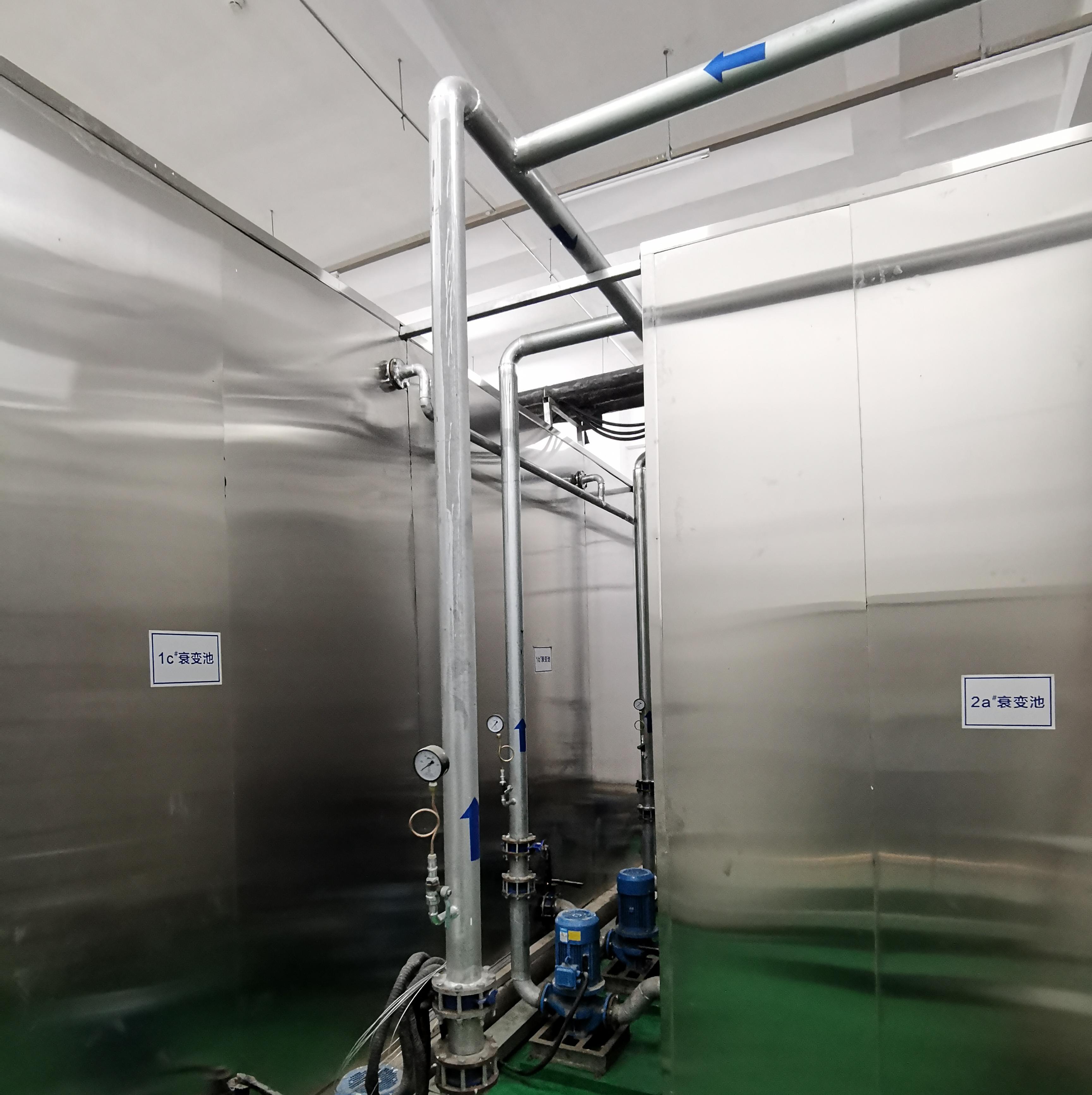

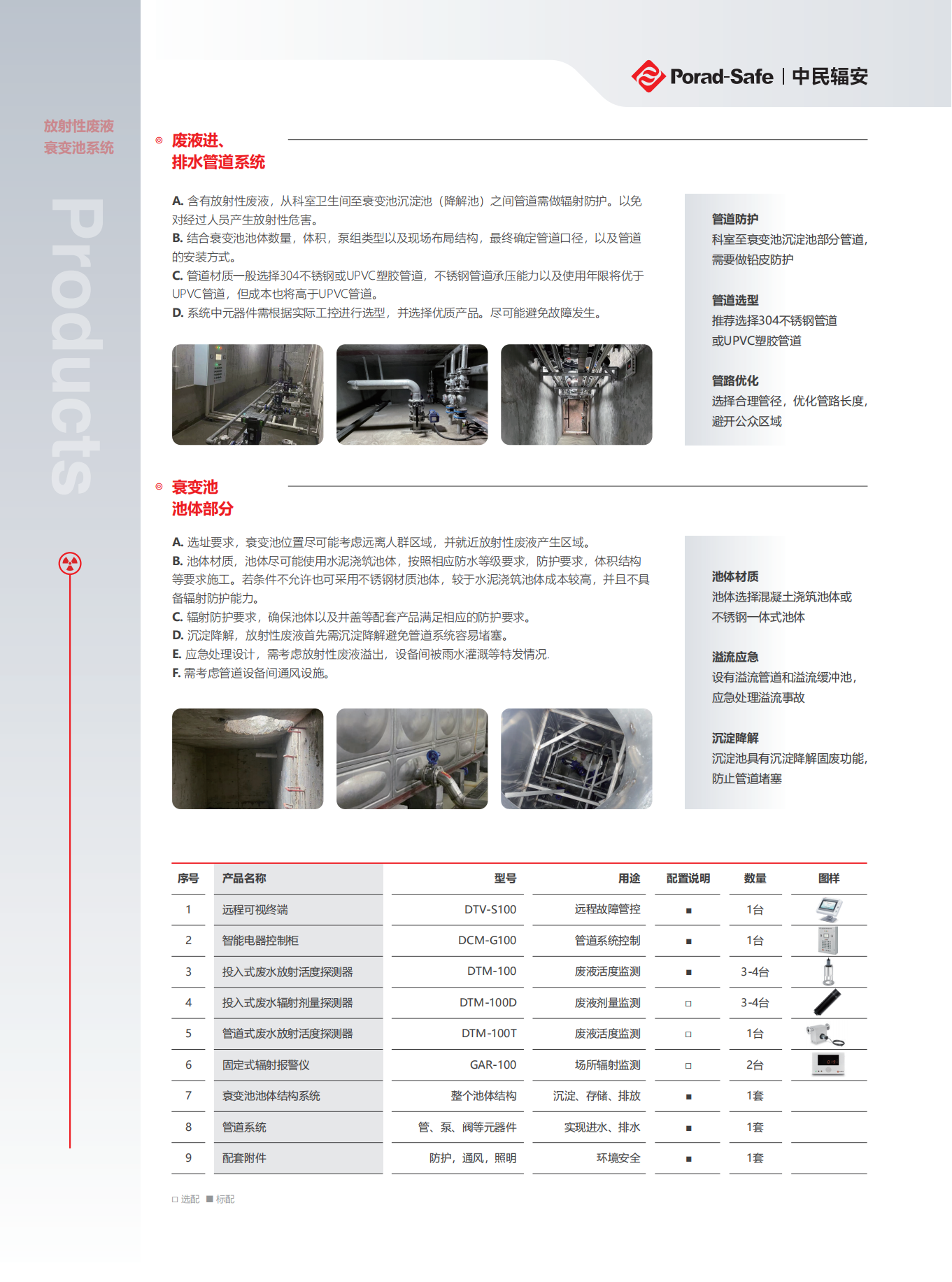

6.衰变池存储箱体






案例:上海嘉会国际医院-美国麻省总医院合作医院
